Wielofunkcyjny, kieszonkowy tester napięcia z podświetlanym kolorowym wyświetlaczem LCD do akumulatorów LiPo, LiFe, Li-ion, LiHV, NiXX 1-8S, balancer do akumulatorów litowych, tester sygnału serwomechanizmu (PWM do klasycznych serwomechanizmów i S.BUS) i ładowarka USB. Wymiary 80x55x19mm, waga 59g.
BG-8S to wielofunkcyjny przyrząd pomiarowy, który umożliwia testowanie stanu większości pakietów baterii: Li-Po, Li-ion, LiFe, LiHV, NiCd i NiMH. Umożliwia również autonomiczne wyrównywanie napięcia na ogniwach pakietów litowych w celu wydłużenia żywotności i poprawy parametrów pracy.
W trybie testu sygnału serwa można go używać do pomiaru parametrów serwomechanizmu na wyjściu odbiornika – PWM dla konwencjonalnych serwomechanizmów i szeregowego S.BUS. Może również działać jako inteligentna ładowarka USB/power bank zasilany z podłączonego akumulatora.
Funkcje :
- TESTOWANIE NAPIĘCIA AKUMULATORA LITOWEGO Urządzenie umożliwia pomiar akumulatorów litowych 2-8S (Li-Po, Li-ion, LiFe, LiHV) bez konieczności dodatkowego zasilania. Aby przetestować akumulatory 1S, należy podłączyć akumulator zasilający o napięciu wyższym niż 5 V do gniazda wejściowego XT60i. Testowany akumulator jest podłączany bezpośrednio (zestawy ze złączami serwisowymi JST-XH) lub za pomocą odpowiedniego adaptera. Tester mierzy i wyświetla: całkowite napięcie akumulatora napięcie pojedynczej celi różnicę napięć między najwyższym a najniższym napięciem cel
- TESTOWANIE NAPIĘCIA AKUMULATORÓW NiCd I NiMH Podczas testowania akumulatorów NiCd i NiMH o 4-10 ogniwach nie jest wymagane żadne dodatkowe zasilanie. Do testowania akumulatorów NiCd i NiMH z liczbą ogniw mniejszą niż 4 należy podłączyć akumulator zasilający o napięciu wyższym niż 5 V do gniazda wejściowego XT60i. Tester mierzy i wyświetla: całkowite napięcie akumulatora
-
BALANCER (2-8S) BG-8S umożliwia autonomiczne balansowanie – urządzenie rozładowuje ogniwa pakietu do poziomu ogniwa o najniższym napięciu (urządzenie jest zasilane rozładowywanym akumulatorem).

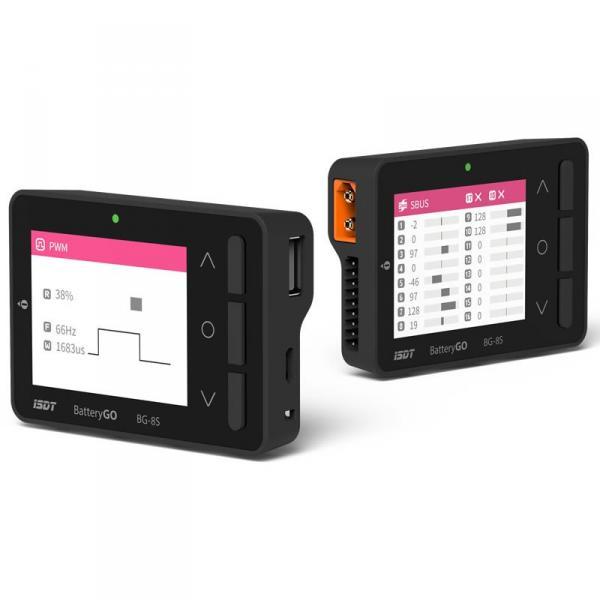

- TESTER SYGNAŁU SERWA. Aby przetestować sygnał serwa odpowiedni kanał wyjściowy lub gniazdo S.BUS podłączamy do BG-8S za pomocą trójżyłowego przewodu serwa, tak aby czarny (brązowy) przewód (-) był podłączony do styku gniazda testera/balansera (-). Jeżeli napięcie zasilania odbiornika jest niższe niż 5,0 V, do gniazda wejściowego XT60i należy podłączyć zasilacz zewnętrzny o napięciu co najmniej 5 V. Testowanie sygnału PWM — sygnał o modulacji szerokości dla serwomechanizmów konwencjonalnych: Po podłączeniu do wyjścia sygnału odbiornika PWM, BG-8S mierzy i wyświetla napięcie zasilania odbiornika, częstotliwość i szerokość impulsu sygnału, które wyświetla również jako względną wielkość kąta serwomechanizmu w %. Testowanie sygnału S.Bus – sygnał szeregowy dla serwomechanizmów S.Bus: Po podłączeniu wyjścia sygnału szeregowego S.BUS z odbiornika BG-8S wyświetlana jest względna wielkość kąta serwomechanizmu w % oraz jako wykres słupkowy w maksymalnie 18 kanałach.

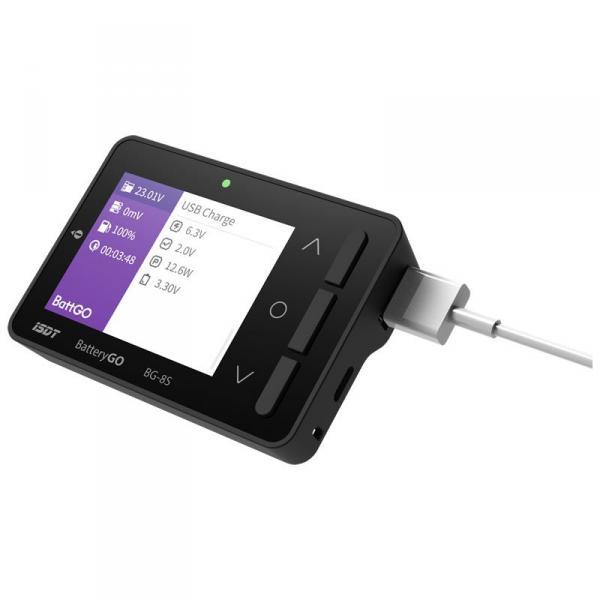

- ŁADOWARKA USB BG-8S może również służyć jako „terenowa” ładowarka USB/power bank zasilana baterią podłączoną do gniazda XT60i — jest ona zabezpieczona przed nadmiernym rozładowaniem przez tester. BG-8S umożliwia ładowanie popularnych urządzeń (5 V/maks. 2 A), a także inteligentne szybkie ładowanie urządzeń przy użyciu technologii Qualcomm Quick Charge 2.0/3.0 i jest kompatybilna z urządzeniami BC1.2 i Apple. Umożliwia ładowanie maks. 12 V/2 A.
Dane techniczne:
- Napięcie robocze: 5-36V
- Napięcie wejściowe dla ogniw 1S/NiCd/NiMH: 0,8-15 V
- Zakres napięcia wejściowego 2-8S : 0,8–4,8 V
- Liczba ogniw: 1-8
- Przyłącze balansera: raster XH 2,54 mm
- Dokładność pomiaru napięcia: ± 0,005 V przy 4,2 V
- Dokładność wyrównania cel: <0,005V
- Prąd wyrównania : 50 mA
- Ładowanie USB: QC 2.0 / 3.0, BC1.2, maksymalna moc wyjściowa 12V / 2A
- Inteligentna obsługa baterii: parametry ładowania i rozładowania, odczyt baterii i dane dotyczące użytkowania
- Typy baterii: LiHv 1-8S, LiPo 1-8S, LiFe 1-8S, Lilon 1-8S, NiMH / Cd 1-10S
- Wyświetlacz: 2,4 „320 × 240 punktów, 260 000 kolorów, IPS LCD
- Wymiary: 80x55x19 mm
- Waga: 59g
- Temperatura pracy: 0-40 ° C
