RadioLink Aparatura T12D 12CH 2.4GHz Mode 2 + Odbiornik R12F

RadioLink Aparatura T12D 12CH 2.4GHz Mode 2 + Odbiornik R12F

RadioLink T12D to najnowsza aparatura ze stajni RADIOLINK posiadająca 12 w pełni proporcjonalnych kanałów. Bogate, definiowane przez użytkownika funkcje mogą spełnić wymagania niemal wszystkich modeli, od pojazdów inżynieryjnych i robotów po samoloty akrobacyjne i skomplikowane makiety RC.

Kluczowe funkcje T12D:
System GUI oparty na freeRTOS i LVGL
Zasięg sterowania do około 4 km
Moduł zewnętrzny (ELRS / Crossfire / BETAFPV)
Pamięć 50 grup modeli
Pamięć 16 pod identyfikatorów modeli
Dla łodzi zanętowych pamięć 100 miejsc do łowienia ryb
32 zestawy programowalnych mikserów sterowania
Trening przewodowy/bezprzewodowy, wsparcie dla symulatorów RC
Obsługa różnych modeli RC (drony, samoloty, szybowce, helikoptery, samochody itp.)

Nowoczesna technologia komunikacji
Dzięki nowatorskim algorytmom komunikacyjnym, aparatury zdalnego sterowania Radiolink są szeroko stosowane w robotyce, motoryzacji, systemach bezpieczeństwa i innych dziedzinach. Model T12D został wyposażony w ulepszoną i zoptymalizowaną technologię komunikacyjną, co przekłada się na szybszy czas reakcji oraz wyższy poziom odporności na błędy.

Nowoczesny system operacyjny

Popularny system wbudowany freeRTOS w połączeniu z kolorowym wyświetlaczem graficznym LVGL zapewnia responsywny interfejs użytkownika. W porównaniu z przestarzałym systemem CO, stosowanym w otwartych aparaturach z wyższej półki ( które nie są już aktualizowane) freeRTOS jest znacznie bardziej wydajny i zaawansowany. Umożliwia uzyskanie efektów charakterystycznych dla procesorów wysokiej mocy, nawet na układach o ograniczonych zasobach — oferując idealne połączenie wydajności i przystępnej ceny.

Konfiguracja
Częstotliwość bazowa 216 MHz, wyświetlacz 2,8 cala o rozdzielczości 320×240 pikseli, 16-kolorowy ekran. Trzy przełączniki 3-pozycyjne, jeden przełącznik 2-pozycyjny, dwa pokrętła oraz dwa suwaki, a wszystko to w ergonomicznej obudowie, dzięki czemu T12D spełnia wymagania szerokiego grona pilotów.

Obsługuje ELRS, Crossfire i inne popularne moduły dalekiego zasięgu
Pełna kompatybilność z modułami ELRS, TBS Crossfire oraz innymi popularnymi modułami dalekiego zasięgu umożliwia konfigurację większości parametrów modelu, takich jak protokół, prędkość transmisji (baud rate), tryb WIFI itp. – bezpośrednio z poziomu T12D. To połączenie intuicyjnego interfejsu użytkownika aparatury z zaawansowanymi funkcjami otwartych modułów dalekiego zasięgu tworzy idealne rozwiązanie dla wymagających użytkowników.
Wiele języków
Menu językowe zawiera do wyboru m.in. polski , chiński, angielski, niemiecki, francuski, rosyjski, japoński, hiszpański, koreański, tajski. Dodatkowo komunikaty głosowe mogą być dostosowane do wielu języków. Ciągle dodawane są kolejne wersje językowe.

Szeroka kompatybilność
T12D jest wyposażony w 12-kanałowy odbiornik R12F,
a także jest kompatybilny z 16-kanałowym odbiornikiem R16F.
8-kanałowe odbiorniki R8FG/R8FGH są przeznaczone do łodzi zanętowych,
8-kanałowy odbiornik R8EF – do modeli samolotów i helikopterów,
8-kanałowe odbiorniki R8SM/R8FM/R8XM – do dronów wyścigowych,
6-kanałowe odbiorniki R6FG/R6F oraz 7-kanałowy R7FG – do samochodów i łodzi,
a 4-kanałowy miniaturowy odbiornik R4FGM został zaprojektowany z myślą o miniaturowych modelach RC samochodów.
Odbiornik z możliwością aktualizacji online
W zestawie z T12D znajduje się 12-kanałowy odbiornik R12F. Za pomocą kabla Type-C (do transmisji danych) podłączonego do komputera, można w prosty sposób dodać najnowsze, zaawansowane funkcje – bez potrzeby używania dodatkowych urządzeń.

Wbudowana funkcja symulatora
T12D posiada wbudowaną funkcję symulatora (wymagana aktualizacja oprogramowania do wersji V1.7.1). Nie jest potrzebny zewnętrzny klucz sprzętowy — wystarczy podłączyć kabel Type-C do komputera. Obsługiwane są otwarte symulatory, takie jak: TRYP FPV, AeroFly, Uncrushed, Liftoff, FPV LOGIC, Velocidrone itp. Kompatybilne zarówno z komputerami Apple, jak i systemami Windows.

Doskonała zdolność do tłumienia zakłóceń
T12D charakteryzuje się doskonałą odpornością na zakłócenia, oferując wysoką stabilność i stałość sygnału transmisji na wszystkich 12 kanałach. Setki użytkowników mogą rywalizować jednocześnie bez zakłóceń, znacznie przekraczając maksymalny limit ośmiu urządzeń, który jest typowy w branży. Dzięki temu użytkownicy T12D mogą brać udział w dużych wydarzeniach, takich jak Międzynarodowy Konkurs Projektowania/Inżynierii Elektroniki dla Studentów Uniwersytetów czy zawody wyścigowych dronów.

Obsługa większości modeli zdalnie sterowanych
T12D, nadajnik z 12 w pełni proporcjonalnymi kanałami, oferuje pełną obsługę helikopterów, samolotów, szybowców, wielowirnikowców, dronów wyścigowych, pojazdów, łodzi wyścigowych, robotów, łodzi zanętowych oraz innych modeli dostępnych na rynku.

Menu ustawień parametrów przypomnienia nawigacyjnego
Intuicyjne i łatwe w obsłudze Nowe menu ustawień parametrów jest bardzo funkcjonalne i niezwykle proste w obsłudze. Nadajnik może być używany natychmiast, bez konieczności korzystania z instrukcji obsługi. Jest bardziej przyjazny dla użytkownika niż model AT9S.

Funkcja kaskadowego sterowania mikserami programowalnymi
Wszystkie 12 kanałów można zaprogramować do dowolnego zaawansowanego ustawienia*. Wielokrotne sterowanie mikserami może być kaskadowane w sposób nieograniczony, umożliwiając jednemu przełącznikowi kontrolowanie dowolnej liczby kanałów. T12D to idealny wybór, zarówno jako sprzęt do codziennego treningu, jak i do rywalizacji z najlepszymi pilotami na świecie.

Wysyłanie wartości RSSI z odbiornika do monitora FPV
Telemetria RSSI w czasie rzeczywistym podczas wyścigów.

Obwód ochrony przed odwrotną polaryzacją , dostępne wielu trybów zasilania
T12D łatwo dostosowuje się do różnych układów baterii, dzięki szerokiemu zakresowi tolerancji napięcia: 8 sztuk baterii AA, bateria LiPo 2S-4S, bateria litowa 18650 lub zasilanie przez komputer lub przenośny bank energii podłączony za pomocą kabla Type-C. Uniwersalne złącze JST z oprogramowaniem ochrony napięcia firmy Radiolink zapewnia ochronę kluczowych komponentów przed połączeniem o odwrotnej polaryzacji.

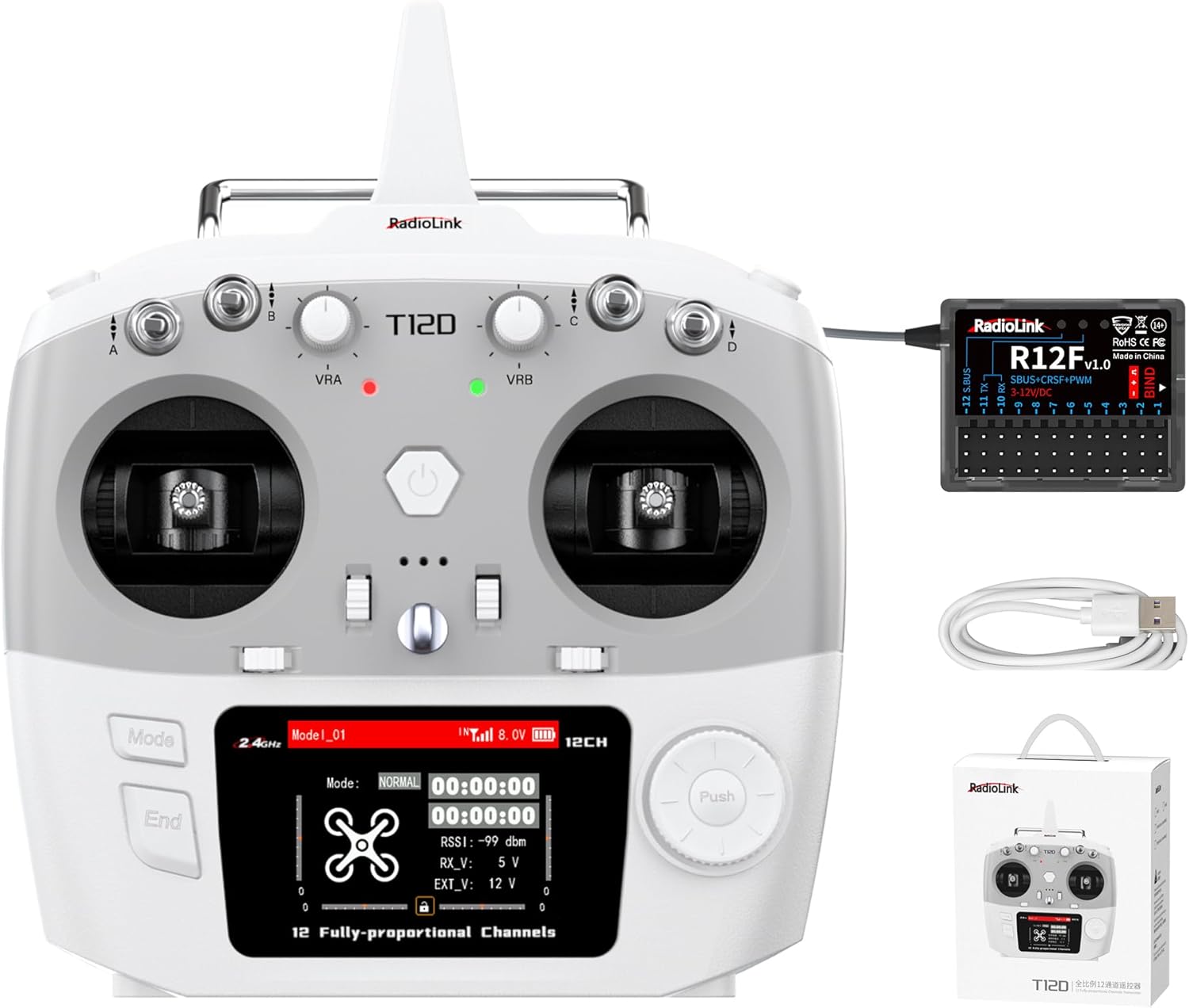

Zestaw zawiera:
1. Aparatura Radiolink T12D
2. Odbiornik R12F
3. Przewód USB C 4. Haczyk + sprężynka 5. Instrukcja obsługi

Specyfikacja:

Nadajnik T12D:
Wymiar: 174,3*206,9*106,9 mm (6,86″*8,15″*4,21″)
Wymiary obudowy baterii: 114,4*35,4*32 mm (4,5″*1,39″*1,26″)

Długość anteny: 90 mm (3,54 cala)
Waga: 536 g (18,9 uncji)
Kanały: 12 w pełni proporcjonalnych kanałów, można zaprogramować 5-12 kanałów
Częstotliwość wyjściowa: Pasmo ISM 2,4 GHz (2400 MHz~2483,5 MHz)
Rozproszone widmo: FHSS 67 kanałów pseudolosowe przeskakiwanie częstotliwości
Systemy operacyjne: freeRTOS+LVGL Interfejs graficzny
Moduł dalekiego zasięgu: w pełni obsługuje ELRS, TBS Crossfire i inne popularne moduły dalekiego zasięgu
Opóźnienie reakcji: Można wybrać 3ms, 4ms, 14ms
Rozdzielczość kanału: 4096 z regularnym jitterem 0,25us
Tryb modulacji: GFSK
Szerokość pasma kanału: 400KHz
Tempo kanału: 1200KHz
Moc nadajnika: <100mW(20dBM) Odrzucanie sąsiedniego kanału: >36dBM
Prędkość transmisji: 38 kbps

Czułość odbioru: -104dBM
Zakres wyjściowy PWM: 875-2125
Cykl: 15 ms/klatkę
Napięcie robocze: 7,4-18,0 V (8 baterii AA, 2S-4S LiPo lub bateria litowa 18650)
Napięcie wejściowe portu typu C: 5 V (T12D można również zasilać z komputera lub przenośnego power banku za pomocą kabla typu C)
Prąd wejściowy portu typu C: 500mA
Napięcie wyjściowe portu typu C: 4,6 V-5,0 V

Prąd wyjściowy portu typu C: Maksymalnie 1A
Prąd roboczy: 100 mA (±10 mA) przy 8,4 V prądu stałego
Kontroluj odległość ① FHSS: 4000 metrów w powietrzu (maksymalny zasięg testowany jest w miejscu wolnym od przeszkód i zakłóceń)
② CRSF: Zależy od RX i TX modułu dalekiego zasięgu
Modele adaptacyjne: Skrzydło wirowe/Skrzydło stałe/Szybowi
ec/Multikopter/Samochód/Łódź/Robot
Wyjście sygnału: PWM&SBUS&PPM&CRSF
Alarm niskiego napięcia: Można dostosować alarm niskiego napięcia nadajnika, niskiego napięcia odbiornika, niskiego napięcia akumulatora modelu lub niskiego RSSI
Ilość modeli pamięci masowej: 50
Modele identyfikatorów spółek zależnych magazynu Ilość: 16
Tryb symulatora: Tak
Funkcja trenera: Wsparcie

Ekran: 2,8 cala, 16 kolorowych ekranów, 320*240 pikseli
Kompatybilne odbiorniki: R12F (standard), R16F, R8EF, R8FM, R8SM, R8XM, R8FGH, R8FG, R7FG, R6FG, R6F, R4FGM, R4F
Temperatura pracy: -30° do 85° C
Zgodne modele sprzętu płyty sterującej Ardupilot, pix4, beta, Arduino i Raspberry Pi można podłączyć za pomocą sygnału SBUS

Odbiornik R12F:
Wymiary: 35,6*25*13,6(1,4″*0,98″*0,54″)
Waga: 11,8 g (0,42 uncji)
Długość anteny: 205 mm (8,07 cala)
Kanał: 12 kanałów
Napięcie robocze: 3-12 V
Prąd roboczy: 37±3mA przy 5V
Wyjście sygnału: SBUS+CRSF+PWM
Częstotliwość wyjściowa: Pasmo ISM 2,4 GHz (2400 MHz~2483,5 MHz)
Rozproszone widmo: FHSS 67 kanałów pseudolosowe przeskakiwanie częstotliwości
Rozdzielczość kanału: 4096 z regularnym jitterem 0,25us
Modele adaptacyjne: Skrzydło wirowe/Skrzydło stałe/Szybowiec/Multikopter/Samochód/Łódź/Robot
Odległość kontrolna: 4000 metrów w powietrzu (maksymalny zasięg testowany jest w miejscu wolnym od przeszkód i zakłóceń)
Uaktualnij online: Dzięki kablowi typu C (do przesyłania danych) łączącemu R12F z komputerem można łatwo dodać najnowsze funkcje bez konieczności instalowania dodatkowych urządzeń.
Opóźnienie reakcji: Można wybrać 3ms, 4ms, 14ms
Temperatura pracy: -30° do 85° C
Kompatybilny nadajnik: Wersja 3.0 dla RC6GS Wersja 2.0 dla RC4GS Wersja 2.0 dla RC6GS Wersja 2.0 dla RC4GS Wersja 2.0 dla RC6GS Wersja 2.0 dla RC4GS
