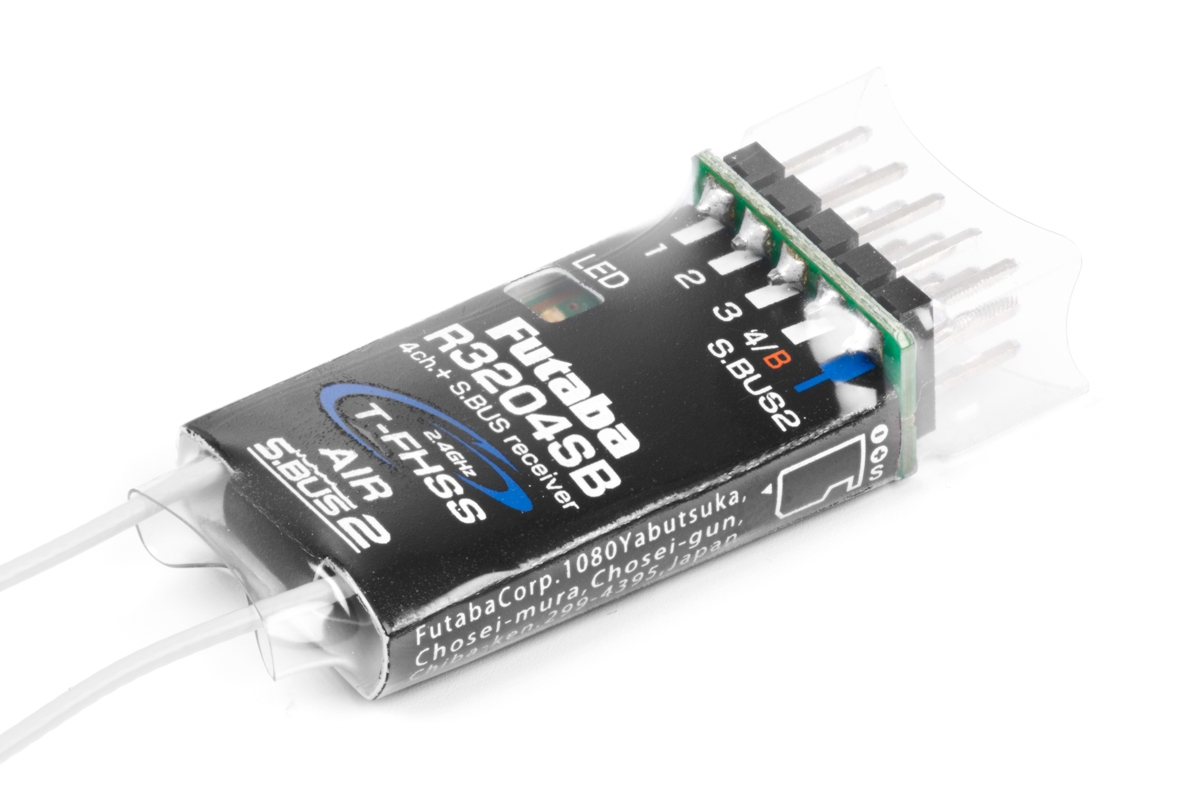

Mały czterokanałowy odbiornik telemetryczny systemu transmisji Futaba T-FHSS Air-2,4 GHz z parą pełnozakresowych anten różnicowych. Jest przeznaczony do stosowania w modelach wszystkich kategorii; dzięki kompaktowym wymiarom, niewielkiej masie, złączom umieszczonym w osi podłużnej oraz możliwości pracy z zasilaczem 1S LiPo (3,7 V), nadaje się również do bardzo małych i lekkich modeli. R3204SB zapewnia 4 klasyczne wyjścia kanałów PWM i port S.BUS2 do dwukierunkowej komunikacji, umożliwiając podłączenie serwomechanizmów S.BUS2 i czujników telemetrycznych. Obsługuje funkcję „ID modelu”. Stany pracy odbiornika sygnalizowane są za pomocą diody LED.
System transmisji
Futaba T-FHSS Air-2,4GHz do modeli latających. Nie jest kompatybilny z systemem transmisji T-FHSS Surface 2,4 GHz używanym w zestawach Futaba RC do samochodów RC, innych pojazdów naziemnych i łodzi.
Zasilacz
3,7-7,4 V (napięcie nominalne), praca 3,5-8,4 V – czyli np. 4-6 akumulatorów NiMH, akumulatory 1-2S LiPo/Li-ion, 2S LiFe, stabilizatory mocy BEC w danym zakresie napięć.
Antena
Odbiornik jest wyposażony w parę anten różnicowych, aby zmaksymalizować odbiór sygnału niezależnie od względnego położenia modelu i nadajnika. Należy je zamocować w modelu z zachowaniem wzajemnej orientacji 90°.
Wyjścia odbiornika
Odbiornik umożliwia podłączenie standardowych złącz Futaba (z wypustką) oraz złącz UNI (=JR/Graupner, Hitec) bez bocznego występu.
Wyjścia kanałowe (PWM): R3204SB oferuje 4 klasyczne wyjścia kanałów PWM, które mogą być używane jednocześnie z magistralą szeregową S.BUS2.
S.BUS2: Gniazdo S.BUS2 umożliwia podłączenie serwomechanizmów, żyroskopów i innych kompatybilnych urządzeń S.BUS2 oraz podłączenie czujników telemetrycznych Futaba, których dane mogą być wyświetlane na nadajniku.
Telemetria
R3204SB przesyła dane o napięciu zasilania odbiornika do nadajnika bez konieczności podłączania jakichkolwiek czujników.
R3204SB umożliwia wykorzystanie wszystkich czujników telemetrycznych Futaba oraz innych czujników kompatybilnych z dwukierunkowym systemem magistrali S.BUS2.
W skład zestawu odbiornika wchodzą: odbiornik R3204SB, instrukcja obsługi.
Co to jest S.BUS2/S.BUS
S.BUS – magistrala szeregowa Futaba z jednokierunkową komunikacją umożliwiająca sterowanie serwami, sterownikami, przełącznikami, żyroskopami i innymi kompatybilnymi urządzeniami RC podłączonymi do jednego portu wyjściowego odbiornika S.BUS.
S.BUS2 – Magistrala szeregowa Futaba do dwukierunkowej komunikacji umożliwiająca (tak jak S.BUS) sterowanie serwami, sterownikami, przełącznikami, żyroskopami i innymi kompatybilnymi urządzeniami RC podłączonymi do jednego portu wyjścia/wejścia odbiornika S.BUS2. Dodatkowo umożliwia podłączenie czujników telemetrycznych i przesłanie z nich danych poprzez odbiornik w celu wyświetlenia na nadajniku; z niektórych serw S.BUS2 może przesyłać do nadajnika informacje o prądzie pracy, temperaturze czy kącie wychylenia dźwigni wyjściowej serwa.
W przeciwieństwie do klasycznych zestawów RC, system S.BUS(2) wykorzystuje szeregową komunikację danych do przesyłania sygnałów sterujących z odbiornika do serwa, żyroskopu lub innego urządzenia. Dane te zawierają polecenia takie jak „przesuń serwo kanału 3 o 15 stopni, przesuń serwo kanału 5 o 30 stopni” dla wielu urządzeń. Urządzenia S.BUS(2) wykonują tylko polecenia należące do ich własnego ustawionego kanału. Z tego powodu możliwe jest podłączenie kilku serwomechanizmów do tego samego kabla sygnałowego, ustawiając je i sterując indywidualnie w zależności od potrzeb. Służy do tego kod identyfikacyjny serwa (ID). Identyfikator znajdziesz na naklejce na skrzynce serwa.
Serwo S.BUS2 można podłączyć do portów S.BUS2 i S.BUS odbiornika. O jego funkcji decyduje ustawienie kanału w pamięci serwa (odbywa się to za pomocą interfejsu programowania nadajnika Futaba, programatora SBC-1 lub interfejsu USB CIU-3 z programem PC S-Link – w przypadku niektórych serwomechanizmów kanał można ustawić wyłącznie za pomocą nadajnika).
Serwo S.BUS lub S.BUS2 podłączone do wyjścia kanału klasycznego odbiornika (PWM) działa jak klasyczne serwo. Jego ruch sygnalizowany jest sygnałem w kanale odbiornika, do którego jest podłączony. Ustawienia programowalnych funkcji serwa pozostają w mocy.
Modulacja/kodowanie T-FHSS Air-2,4 GHz
Liczba kanałów 4
Funkcjonować Bezpieczne w przypadku awarii, telemetria
Zasilanie (napięcie znamionowe) 4,8 V, 6 V, 7,2 V, 7,4 V, 3,7 V, 6,6 V
Długość [mm] 41,4
Szerokość [mm] 18
Wysokość [mm] 9,9
Waga [g] 4.8
Wyjście szeregowe S-BUS2
